Repons: p se inlet lè a nan sous lè a, a se priz lè a 1, b se priz lè a 2, ak e se pò a echapman.
Valv senk-de-fason an gen de pò echapman, ki konekte respektivman ak a ak b. Kat-fason de-valv yo a ak b pataje yon pò echapman.

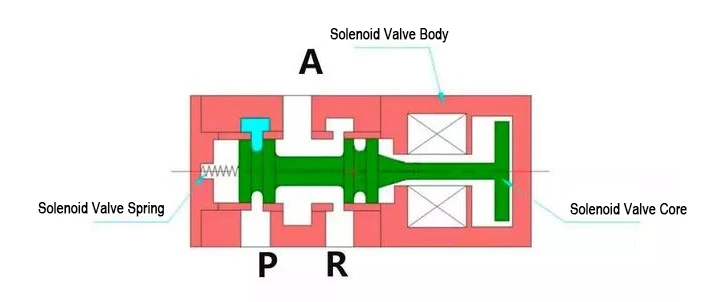

2/3 De-pozisyon twa-fasonvalv solenoidestrikti (sèl kontwòl elektrik, kalite dirèk-aji)
Nwayo valv solenoid la gen de pozisyon ak twa koòdone chemen lè, jan yo montre nan Figi 1. Port P se koòdone sous lè a, Port A se koòdone ki mennen nan actuator pneumatik la, ak Port R se pò echapman an.
2/3 De-pozisyon twa-estrikti valv solenoid (yon sèl kontwòl elektrik, dirèk-tip aji)
Eta inisyal (pouvwa - koupe): Nan pwen sa a, valv solenoid la pèdi pouvwa, nwayo valv la se sou bò dwat la, pò A se menm jan ak pò R, silenn lan se nan eta a echapman, ak pò P fèmen.
2/3 De-pozisyon twa-estrikti valv solenoid (yon sèl kontwòl elektrik, dirèk-tip aji)
Estati k ap travay (limen): Nan pwen sa a, tiyo solenoid la mache sou, epi nwayo a valv atire sou bò gòch la pa fòs elektwomayetik la. Pò P kominike ak pò A, ak sous lè a ap koule soti nan pò A nan silenn lan. Port R fèmen. Si pouvwa a pèdi, nwayo valv la ap retounen nan eta inisyal la, jan yo montre nan Figi 2 anba aksyon prentan an.
2/5 de -pozisyon senk-fason estrikti valv solenoid (sèl kontwòl elektrik, dirèk-tip aji)
Nwayo valv solenoid la gen de pozisyon ak senk koòdone chemen lè. Port P se koòdone sous lè a, A ak B se koòdone ki mennen nan actuator pneumatik la, ak R ak S se pò echapman yo.
2/5 de -pozisyon senk-fason estrikti valv solenoid (sèl kontwòl elektrik, dirèk-tip aji)
Eta inisyal (pouvwa-off): Nan pwen sa a, valv solenoid la pèdi pouvwa. Nwayo valv la se sou bò dwat la. Port P konekte ak pò A, ak sous lè a antre nan chanm lè a sou yon bò nan silenn nan pò A. Port B konekte ak Port S, ak lòt bò silenn ki konekte ak Port B se nan eta echapman. Port R fèmen.
2/5 de -pozisyon senk-fason estrikti valv solenoid (sèl kontwòl elektrik, dirèk-tip aji)
Eta k ap travay (limen): Nan moman sa a, valv solenoid la mache. Anba aksyon fòs elektwomayetik la, nwayo valv la atire bò gòch la. Port P kominike ak pò B, ak sous lè a antre nan chanm lè a sou lòt bò a nan silenn nan pò B. Port A kominike ak pò R. Bò silenn lan kominike ak pò A se nan eta a echapman, ak Port S fèmen. Si pouvwa a pèdi, nwayo valv la ap retounen nan eta inisyal la jan yo montre nan Figi 5 anba aksyon fòs prentan an.
2/5 de -pozisyon senk-fason estrikti valv solenoid (doub kontwòl elektrik, dirèk-tip aji)
Eta inisyal: Nan moman sa a, valv solenoid la pa gen okenn elektrisite. Nwayo valv la sou chak bò (jan yo montre nan dyagram sa a, li sou bò dwat la). Port P konekte ak Port A, ak sous lè a antre nan chanm lè a sou yon bò nan silenn lan atravè Port A. Port B konekte ak Port S, ak bò silenn ki konekte ak Port B se nan eta echapman. Port R fèmen.
Pi wo a se sa pò p nan valv solenoid la reprezante, e ki sa pò yo e, a, ak b reprezante? kontni, pou aprann plis enfòmasyon ki gen rapò disponib nanhttps://www.joosungauto.com/.
