Enstalasyon kòrèk ak fil elektrik yo se dènye etap enpòtan yo pou asire ke sistèm silenn doub -Pneumatic Cylinder la ka konplètman itilize avantaj segondè presizyon ak frigidité li yo. Enstalasyon move ka mennen nan mete twò bonè, presizyon redwi, e menm echèk katastwofik. Atik sa a pral bay yon eksplikasyon etap-pa-nan pwosesis enstalasyon an, metòd fil elektrik, ak prekosyon kle pou asire ke ou ka konplete travay debogaj la kòrèkteman ak efikas.

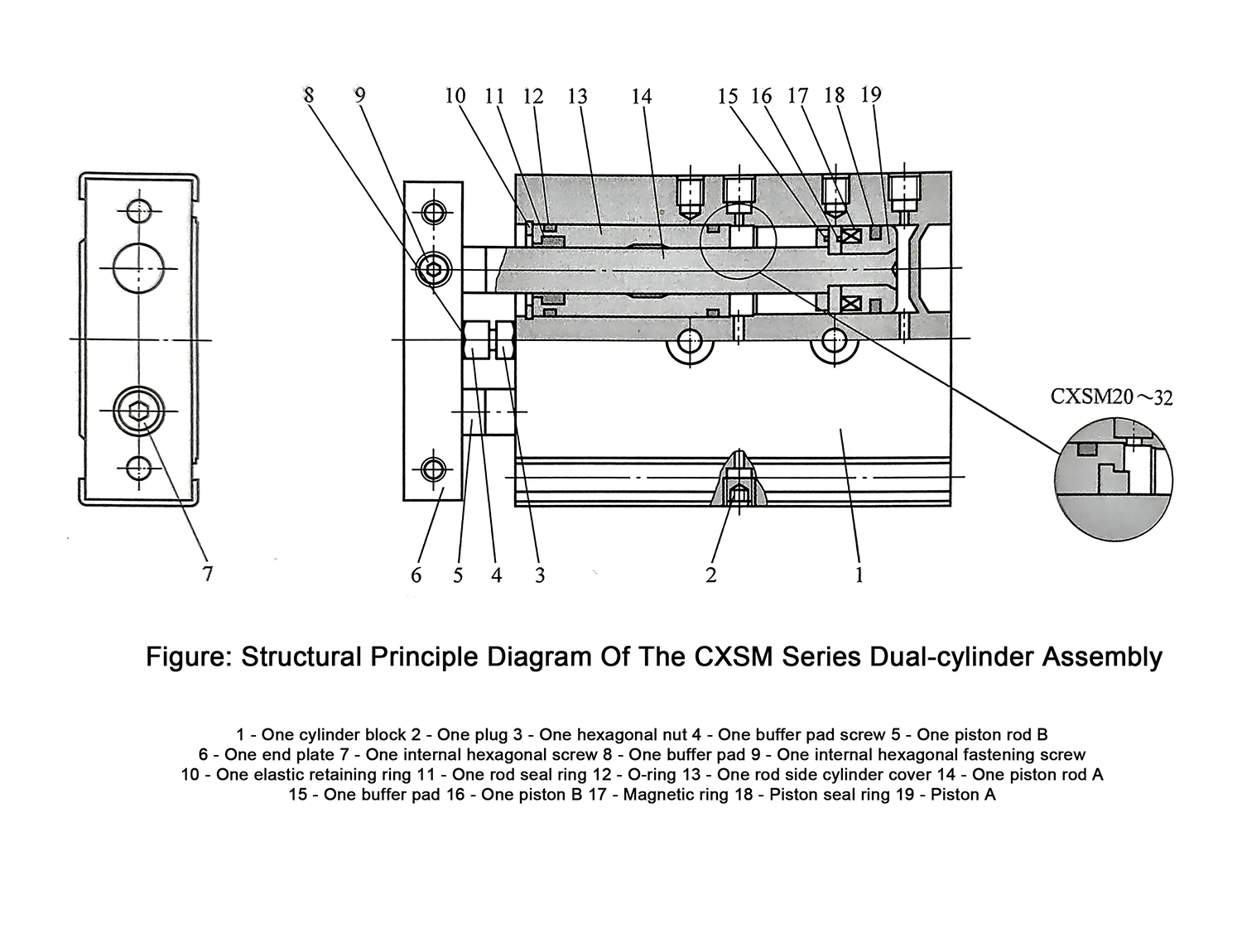

I. Etap Enstalasyon ak Espesifikasyon debaz yo
1. Preparasyon anvan Enstalasyon
Konfimasyon Estati a: Asire w ke baton piston an konplètman rale. Sa a se eta ki pi enpòtan inisyal la, fasilite pwezante ak ajisteman.
Enspekte pati: Tcheke pou nenpòt ki domaj transpò nan aparans nan silenn konpwesyon lè, epi netwaye sifas enstalasyon an ak baz la silenn konpwesyon lè asire ke pa gen okenn enpurte.
2. Kondisyon baz enstalasyon (priyorite!)
Baz enstalasyon doub -Silenn Pneumatic asanble a gen kondisyon trè wo pou plat li yo. Sa a se fondasyon an pou asire ke li pa jenere estrès entèn ak opere san pwoblèm.
Flatness: Flatness nan baz la ki konpayon ak sifas la enstalasyon Silenn Pneumatic dwe mwens pase 0.05 mm. Devyasyon pi lwen pase ranje sa a pral lakòz kò a Silenn Pneumatic yo dwe fòseman defòme, sa ki lakòz gwo estrès entèn, akselere mete nan eleman yo sele, ki mennen nan bloke mouvman, rale, e menm domaj.
Espesifikasyon enstalasyon: Sèvi ak koupl rekòmande pou boulon yo epi fèmen yo etap pa etap nan yon sekans dyagonal pou asire ke baz Silenn Pneumatic la egalman ak byen tache ak sifas enstalasyon an, epi pou anpeche nenpòt fenomèn detachman oswa tranble.
3. Chaj koneksyon
Konekte aparèy chaj yo (tankou pinza, tas pou aspirasyon, elatriye) nan plak la fen pwodiksyon nan Silenn Pneumatic la (ki se, plak la koneksyon komen nan de baton yo piston).
Asire w ke koneksyon an sekirize, epi fè aliman sant pwa chaj la pi byen ke posib ak liy aks Silenn Pneumatic la pou minimize nenpòt moman anplis chavire.
II. Gid fil elektrik liy gaz
Doub silenn Pneumatic la gen plizyè priz lè. Metòd fil elektrik la depann de kondisyon kontwòl ou yo.
Idantifikasyon ayewopò
Tipikman, yon Silenn Pneumatic doub gen de priz lè (oswa yon sèl inlet pou chak ranje), ki chita sou tou de bò nan kò a Silenn Pneumatic. Tanpri, al gade nan echantiyon pwodwi a oswa mak yo sou kò a Silenn Pneumatic (tankou pò "A" ak pò "B").
2. Metòd koneksyon estanda doub-(pi souvan itilize)
Pwosedi: Konekte de pò lè yo respektivman nan de pò pwodiksyon yon sèl-fason senk-fason (5/2) oswa yon sèl-fason kat-fason (4/2) valv solenoid atravè konektè kontwòl vitès (oswa dirèkteman).
Prensip: Se tiyo kontwòl direksyon an itilize pou kontwole lè konprese a pou antre nan de chanm yo nan Silenn Pneumatic, kidonk pèmèt baton piston an pwolonje ak retrè.
Sijesyon: Enstale konektè ki kontwole vitès (yon -valv gaz) sou chak tiyo pou kontwole presizyon ekstansyon ak vitès retraksyon Silenn Pneumatic la, pou asire mouvman lis.
3. Metòd koneksyon sèl -aksyon (ka espesyal)
Pwosedi: Si se sèlman yon direksyon kondwi ki nesesè, bloke yon pò lè (sèvi ak ploge yo bay la), epi konekte lòt pò lè a nan yon valv solenoid twa -fason (3/2). Li pral retounen pa konte sou sezon prentan an oswa fòs ekstèn.
Remak: Metòd koneksyon sa a pral gaspiye mwatye nan kapasite pwodiksyon doub -silenn Pneumatic aji a. Li pa rekòmande sof si absoliman nesesè.
III. Gid fil elektrik - Chanjman mayetik
Se switch mayetik la itilize pou detekte pozisyon baton piston an epi voye siyal fidbak bay PLC oswa kontwolè a.
1. Enstale switch mayetik la
Kote yo ye: Mete switch mayetik la nan renur ki gen fòm T-espesyalman sou kò Silenn Pneumatic la. Sa a konsepsyon ekonomize espas epi li se estetik plezi.
Ajisteman: Apre konekte chemen lè a ak kous la, manyèlman fè Silenn Pneumatic la deplase ale ak soti. Obsève limyè endikatè ki ap dirije sou switch mayetik la. Ranje epi fèmen li nan pozisyon kote limyè a limen. Ou ka byen -ranje pozisyon li pou kontwole jisteman pwen stop la.
2. Koneksyon Awondisman
Kalite: Anjeneral NPN (kalite rediksyon) oswa PNP (tip sous) twa -kalite fil (pouvwa +, pouvwa -, pwodiksyon siyal) oswa de-tip fil.
Koneksyon:
Fil mawon: Konekte ak tèminal pozitif ekipman pou kouran dirèk (+24VDC).
Liy ble (Ble): Konekte tèminal negatif nan ekipman pou kouran dirèk (0VDC).
Liy Nwa (Nwa): Liy pwodiksyon siyal, ki konekte ak pwen opinyon (tankou X0) PLC a oswa tèminal siyal kontwolè a.
Enpòtan: Yon chaj (tankou yon PLC) dwe konekte an seri nan sikwi switch la mayetik, epi asire ke vòltaj la ekipman pou pouvwa matche ak vòltaj la rated nan switch la. Anjeneral, yon aktyèl -rezistans limite bezwen ajoute nan kous la (si pwen an opinyon PLC pa nan kalite a reziste) pou anpeche switch la boule.
IV. Prekosyon sekirite ak restriksyon debogaj
Entèdiksyon pou demonte vis tanpon yo: Pa janm retire vis tanpon yo nan tou de bout kò Silenn Pneumatic la pou ajiste kou a. Yo te byen kalibre, epi demonte san otorizasyon pral lakòz pèt pèfòmans ak chemen gaz dezòdone. Ajisteman amann nan konjesyon serebral la ta dwe reyalize atravè blòk sispann mekanik oswa mekanis ekstèn.
Entèdiksyon pou depase limit konjesyon serebral la: Pa sèvi ak aparèy mekanik ekstèn pou fòse Silenn Pneumatic la sispann nan pozisyon ki depase kou rated li yo. Sa a pral lakòz gwo domaj nan estrikti entèn la.
Debogaj inisyal la ta dwe ralanti: Lè w ap fè premye rezèv lè a, premye mete valv kontwòl vitès la nan pozisyon vitès ki ba -, fè yon operasyon pwen, obsève si Silenn Pneumatic la opere san pwoblèm epi pa gen okenn son nòmal, ak Lè sa a, piti piti ogmante vitès la.
Bon wilaj ak filtraj: Asire bon jan kalite a nan sous lè a. Sèvi ak yon asanblaj twa -moso (filtè, presyon-diminye valv, ak dèlko vapè lwil oliv) pou bay lè pwòp, sèk ki gen yon ti kantite lwil lubrifyan. Sa enpòtan anpil pou pwolonje lavi Silenn Pneumatic la.
Modèl sa a demontre yon eksperyans itilizatè eksepsyonèl an tèm de enstalasyon ak fil elektrik.
Enstalasyon fasil: Ofri opsyon enstalasyon miltip. Anba a ak kote yo ka fasil fiks, sa ki pèmèt yon entegrasyon san pwoblèm nan aparèy ou an.
Entegre T-fant: Kò Silenn Pneumatic la fèt ak fant T- estanda, ki fasilite enstalasyon, ajisteman ak fikse switch mayetik, epi asire fil elektrik pwòp ak ayestetik.
Segondè estrikti frigidité: Kò solid li asire ke, apre yo fin enstale estrikteman an akò ak espesifikasyon yo, li ka kenbe presizyon enstalasyon ekstrèmman wo pou yon tan long epi anpeche nenpòt ki detachman.
Pare-pou-itilize: pwodwi a se nan bon jan kalite segondè epi li konfòme yo ak espesifikasyon estanda, siyifikativman diminye konpleksite a ak ensètitid nan enstalasyon ak komisyonin.
Konklizyon: Chwazi aCXSL seri doub arbr chanm konpwesyon lè silennvle di ke ou pa sèlman chwazi yon gwo -silenn Pneumatic pèfòmans, men tou ou jwenn konvenyans nan enstalasyon ak fyab nan operasyon. Lè w suiv gid sa a, w ap kapab itilize totalman konsepsyon mens li yo ak kapasite gid gwo-presizyon, pandan w ajoute yon "egzekitè" pwisan ak presi nan ekipman otomatik ou a.
