Enstalasyon detaye ak fil elektrik nanDouble -Silenn Pneumatic: Yon Gid Pratik soti nan debutan rive nan ekspè
Enstalasyon kòrèk ak fil elektrik yo se dènye etap enpòtan yo pou asire ke doub -silenn Pneumatic la ka konplètman pwofite avantaj li yo nan gwo presizyon ak gwo frigidité. Enstalasyon move ka mennen nan mete twò bonè, presizyon redwi, e menm echèk katastwofik. Atik sa a pral detaye pwosesis enstalasyon an, metòd fil elektrik ak prekosyon debaz etap pa etap asire ke ou ka ranpli travay la debogaj kòrèkteman ak efikasite.

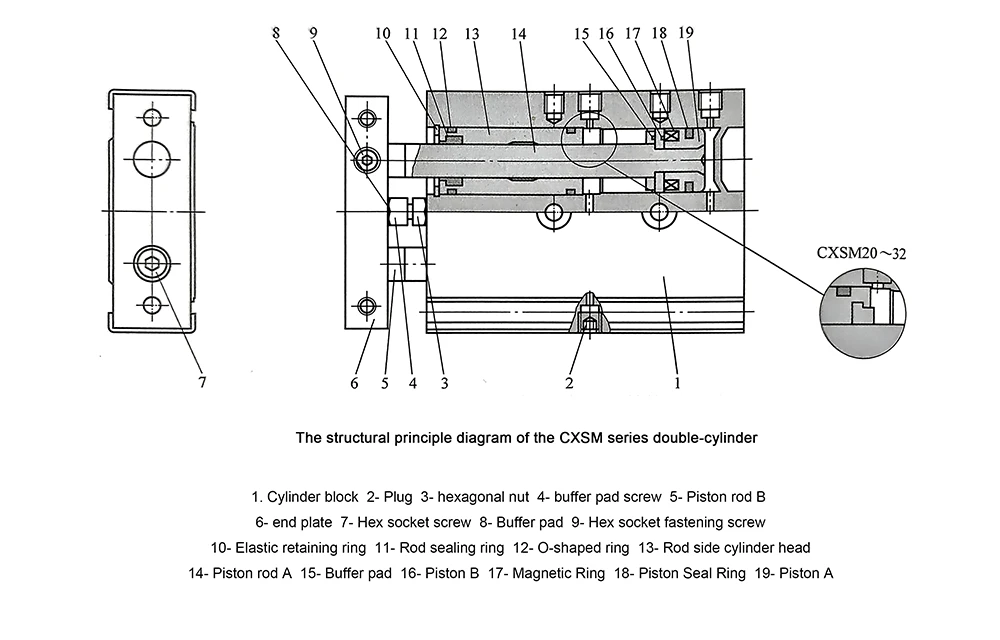

I. Etap Enstalasyon ak Espesifikasyon debaz yo
1. Preparasyon anvan enstalasyon
Konfimasyon estati a: Asire w ke baton piston an konplètman rale. Sa a se eta ki pi enpòtan inisyal la, ki se pratik pou pwezante ak ajisteman.
Enspekte pati yo: Tcheke aparans silenn Pneumatic la pou nenpòt domaj transpò, epi netwaye sifas enstalasyon an ak baz silenn Pneumatic la pou asire ke pa gen okenn enpurte.
2. Enstalasyon baz kondisyon sifas (pi gwo priyorite!)"
Doub -silenn chanm konpwesyon lè gen kondisyon ekstrèmman wo pou plat sifas baz enstalasyon an, ki se fondasyon an pou asire ke li pa jenere estrès entèn ak opere san pwoblèm.
Flatness: Flatness nan baz la ki adapte ak sifas la enstalasyon silenn Pneumatic dwe mwens pase 0.05mm. Si w depase ranje sa a, sa pral lakòz blòk silenn Pneumatic yo dwe tòde avèk fòs, jenere gwo estrès entèn, akselere mete sele a, ak mennen nan bloke aksyon, rale, e menm domaj.
Espesifikasyon enstalasyon: Sèvi ak boulon ak koupl rekòmande a epi fèmen yo etap pa etap nan sekans dyagonal la pou asire ke baz silenn Pneumatic la egalman tache ak sifas enstalasyon an epi pou anpeche nenpòt fenomèn detachman oswa balanse.
3. Chaj koneksyon
Konekte ekipman chaj la (tankou pinza, tas pou aspirasyon, elatriye) nan plak la fen pwodiksyon nan silenn Pneumatic la (sa vle di, plak la koneksyon komen nan de baton yo piston).
Asire w ke koneksyon an se fèm, ak sant gravite chaj la ki aliyen ke posib ak aks silenn Pneumatic la pou misyon pou minimize moman anplis ranvèsman an.
Ii. Gid fil elektrik liy gaz
Doub -silenn chanm konpwesyon lè gen plizyè pò lè, ak metòd fil elektrik la depann de kondisyon kontwòl ou yo.
1. Ayewopò idantifikasyon
Anjeneral, yon silenn doub-pneumatic gen de admisyon lè (oswa yon sèl konsomasyon ak yon tiyo echapman), ki chita sou tou de bò blòk silenn Pneumatic la. Tanpri gade echantiyon pwodwi a oswa mak yo sou silenn Pneumatic la (tankou pò "A" ak pò "B").
2. Metòd koneksyon estanda doub-(pi souvan itilize)
Metòd: Konekte de pò lè yo respektivman nan de pò pwodiksyon yon senk-fason (5/2) oswa yon kat-fason (4/2) valv solenoid atravè yon vitès-regleman jwenti (oswa dirèkteman).
Prensip: Lè w kontwole antre altènatif nan lè konprese nan chanm yo sou tou de bò silenn Pneumatic la atravè yon valv ranvèse, ekstansyon an ak retraksyon nan baton an piston yo reyalize.
Sijesyon: Enstale yon jwenti kontwòl vitès (yon sèl -valv gaz) sou chak chemen gaz pou byen kontwole vitès ekstansyon ak retraksyon silenn Pneumatic la, pou asire mouvman lis.
3. Metòd koneksyon sèl -aksyon (Ka espesyal)
Metòd: Si se sèlman yon direksyon kondwi ki nesesè, yon sèl pò lè ka bloke (sèvi ak ploge yo bay la), epi lòt pò lè a ka konekte nan yon twa -fason (3/2) valv solenoid. Retounen pa konte sou yon sous oswa fòs ekstèn.
Remak: Metòd koneksyon sa a pral gaspiye mwatye nan kapasite pwodiksyon doub -silenn Pneumatic la. Li pa rekòmande sof si sa nesesè.
iii. Gid fil elektrik - Chanjman mayetik
Chanjman mayetik yo itilize pou detekte pozisyon baton piston an epi bay siyal fidbak PLC oswa kontwolè a.
Enstale switch mayetik la
Pozisyon: Antre switch mayetik la nan plas T-espesyalman ki fèt sou blòk silenn Pneumatic la. Sa a konsepsyon ekonomize espas epi li se estetik plezi.
Ajisteman: Apre konekte liy vantilasyon an ak kous la, manyèlman fè silenn Pneumatic resipwòk. Obsève limyè endikatè a ki ap dirije sou switch mayetik la epi ranje epi fèmen li nan pozisyon kote li limen. Pozisyon li ka byen-regle pou kontwole jisteman pwen stop la.
2. Koneksyon sikwi
Kalite: Anjeneral NPN (kalite drenaj) oswa PNP (kalite sous), twa -fil (pouvwa +, pouvwa -, pwodiksyon siyal) oswa de -fil.
Fil elektrik
Fil mawon: Konekte ak tèminal pozitif ekipman pou DC a (+24VDC).
Liy ble (Ble): Konekte tèminal negatif nan ekipman pou pouvwa DC (0VDC).
Liy nwa: Liy pwodiksyon siyal, ki konekte ak pwen D 'PLC a (tankou X0) oswa tèminal siyal kontwolè a.
Enpòtan: chaj la (tankou Pa LC) dwe konekte an seri nan sikwi switch la mayetik, epi li nesesè asire ke vòltaj la ekipman pou pouvwa matche ak vòltaj la rated nan switch la. Anjeneral, yon aktyèl -rezistans limite bezwen ajoute nan kous la (si pwen an opinyon PLC se pa yon kalite reziste) pou anpeche switch la boule.
Iv. Prekosyon sekirite ak tabou debogaj
Pa demonte vis tanpon yo: Pa janm retire vis tanpon yo nan tou de bout blòk silenn Pneumatic la pou ajiste kou a. Yo jisteman branche. Demonte yo san otorizasyon ap mennen nan pèt pèfòmans ak twoub Airway. Fine -regleman konjesyon serebral la ta dwe reyalize atravè arè mekanik oswa mekanis ekstèn.
Pa sèvi ak pi lwen pase konjesyon serebral nominal la: pa sèvi ak aparèy mekanik ekstèn pou fòse silenn Pneumatic la sispann nan yon pozisyon pi lwen pase kou rated li yo, paske sa a pral seryezman domaje estrikti entèn la.
Premye debogaj la ta dwe ralanti: Lè vantilasyon pou premye fwa, premye ajiste valv kontwòl vitès la nan yon eta vitès ki ba, fè yon operasyon jog, epi obsève si silenn Pneumatic la kouri san pwoblèm san okenn bri nòmal. Lè sa a, piti piti ogmante vitès la.
Bon lubrasyon ak filtraj: Asire bon jan kalite a nan sous lè a, lè l sèvi avèk yon seri twa -moso (filtè, presyon diminye valv, lwil oliv lubrifyan vapè lwil oliv) pou bay lè pwòp, sèk ki gen tras kantite lwil lubrifyan se kle nan pwolonje lavi sa a ki sèvis nan silenn Pneumatic.

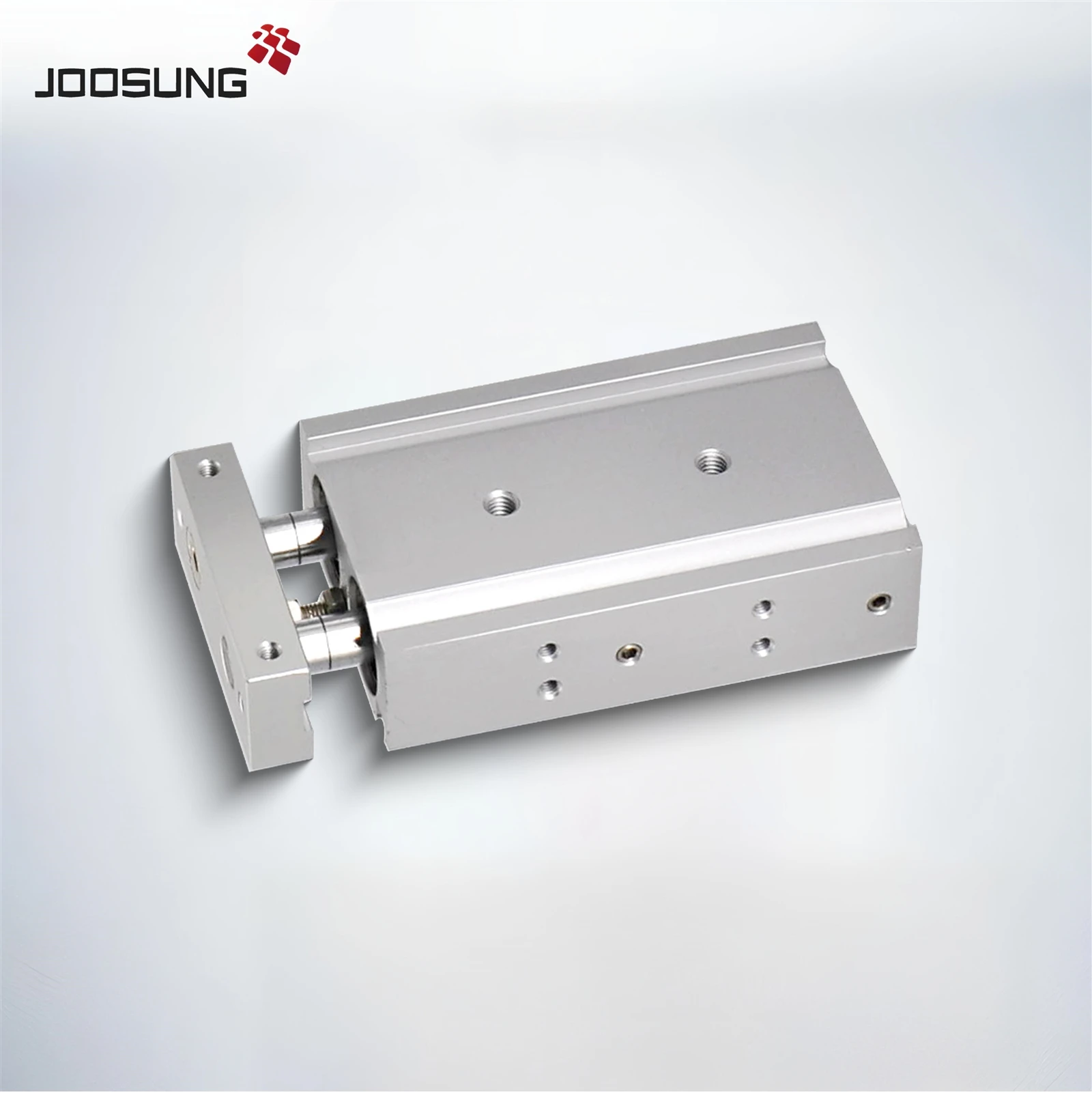

Double Pneumatic silenn CXSLSeries
Modèl sa a demontre yon eksperyans itilizatè eksepsyonèl an tèm de enstalasyon ak fil elektrik
Enstalasyon pratik: Ofri opsyon enstalasyon miltip. Li ka fasilman fiks sou anba a oswa bò ak fasil entegre nan aparèy ou an.
Fant T- entegre: Kò silenn Pneumatic la fèt ak yon plas T- estanda, ki fasilite enstalasyon, ajisteman ak fikse switch mayetik, ak fil elektrik la pwòp epi bèl.
Estrikti gwo -rigidity: Kò solid li asire ke apre yo fin enstale entèdi ak espesifikasyon yo, li ka kenbe presizyon enstalasyon ekstrèmman wo pou yon tan long epi anpeche detant.
Pare-pou-itilize: bon jan kalite pwodwi a serye epi li respekte espesifikasyon estanda yo, sa ki diminye anpil konpleksite ak ensètitid nan enstalasyon ak komisyonin.
Konklizyon: ChwaziCXSLSeriesvle di ke ou pa sèlman chwazi yon gwo -silenn Pneumatic pèfòmans, men tou, w ap chwazi konvenyans nan enstalasyon ak fyab nan operasyon. Lè w swiv gid sa a, w ap kapab byen pwofite pèfòmans pwisan li yo pou w mens ak trè presi nan konsèy, ajoute yon "egzekitè" solid ak egzat nan ekipman otomatik ou.
Pi wo a se enstalasyon detaye ak fil elektrik doub-silenn chanm konpwesyon lè: yon gid pratik soti nan kontni debutan ak ekspè. Pou aprann plis enfòmasyon ki gen rapò, vizitehttps://www.joosungauto.com/.
